中心传动刮泥机

描述:中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽,随着流速的降低,水体中的悬浮物被分离而沉降于池底,上清液通过溢流堰板由出水槽排出池外。按形式可分为全桥式和半桥式,可根据用户需要定制。

服务热线咨询 0536-6065123
产品详情

中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽,随着流速的降低,水体中的悬浮物被分离而沉降于池底,上清液通过溢流堰板由出水槽排出池外。按形式可分为全桥式和半桥式,可根据用户需要定制。



工作原理

通过减速驱动和悬挂式组件的传动,由刮板将污泥刮集到集泥槽,依靠静水压力或泵排出池外。采用中间进水和排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置。

设备优势

(1)池底刮泥,驱动装置采用减速驱动机构传动,结构紧凑,机械效率高;

(2)斜交型刮泥板,连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生。

(3)池底坡比1:10,刮泥时污泥阻力可忽略不计。

(4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。主梁也可以直接使用混凝土浇筑,投资更节省。

(5)操作简单,可实现远程控制。

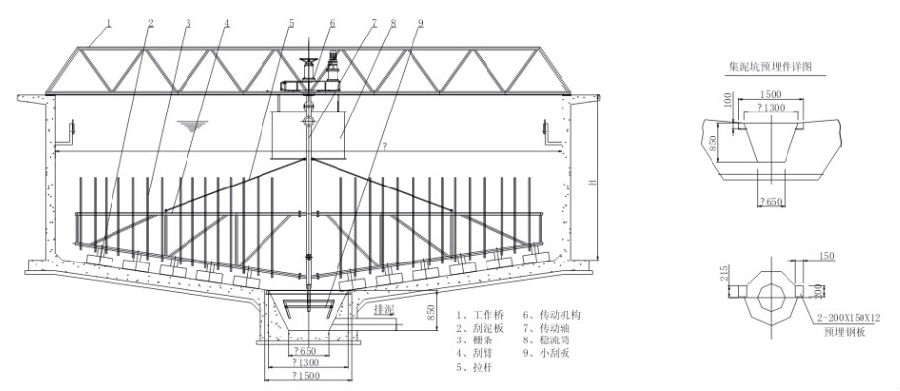

规格参数

型号规格 适用池径 电机功率 刮板外缘速度(m/min) 刮臂数 安装尺寸(mm)
ø(m) (kw) 初沉池 二沉池 H A B C D
ZYXG-6 6 0.37~0.75 2月3日 1.5-2.5 2 140 340 320> 105 420
ZYXG-7 7 160
ZYXG-8 8 180
ZYXG-9 9 220
ZYXG-10 10 250
ZYXG-11 11 320
ZYXG-12 12 360
ZYXG-13 13 450
ZYXG-14 14 500
ZYXG-15 15 0.75~1.1 650
ZYXG-16 16 800
ZYXG-18 18 900
注意:具体规格.型号根据客户需求设计加工,以上数据仅供参考。
